Hướng Dẫn Làm mạch chống trộm đơn giản dùng cảm biến rung:
- Mạch đơn giản bao gồm các linh kiện bạn co thể mua ở các shop linh kiện:
+ 1 thyritor (SCR) loại MCR 100-6 (3k)
+ 1 cảm biến rung (3k)
+ 1 điện trở 1k , 4.7k và 330 om (1k)
+ 1 tụ 2,2uf (1k)
+ 1 nút nhấn (1k)
+ 1 còi hú. cái còi trong hình ở chổ mình mua ở ngoài tiệm xe máy hết 25k.còn chổ bạn thì mình không biết nha :)
-Thyritor (SCR):

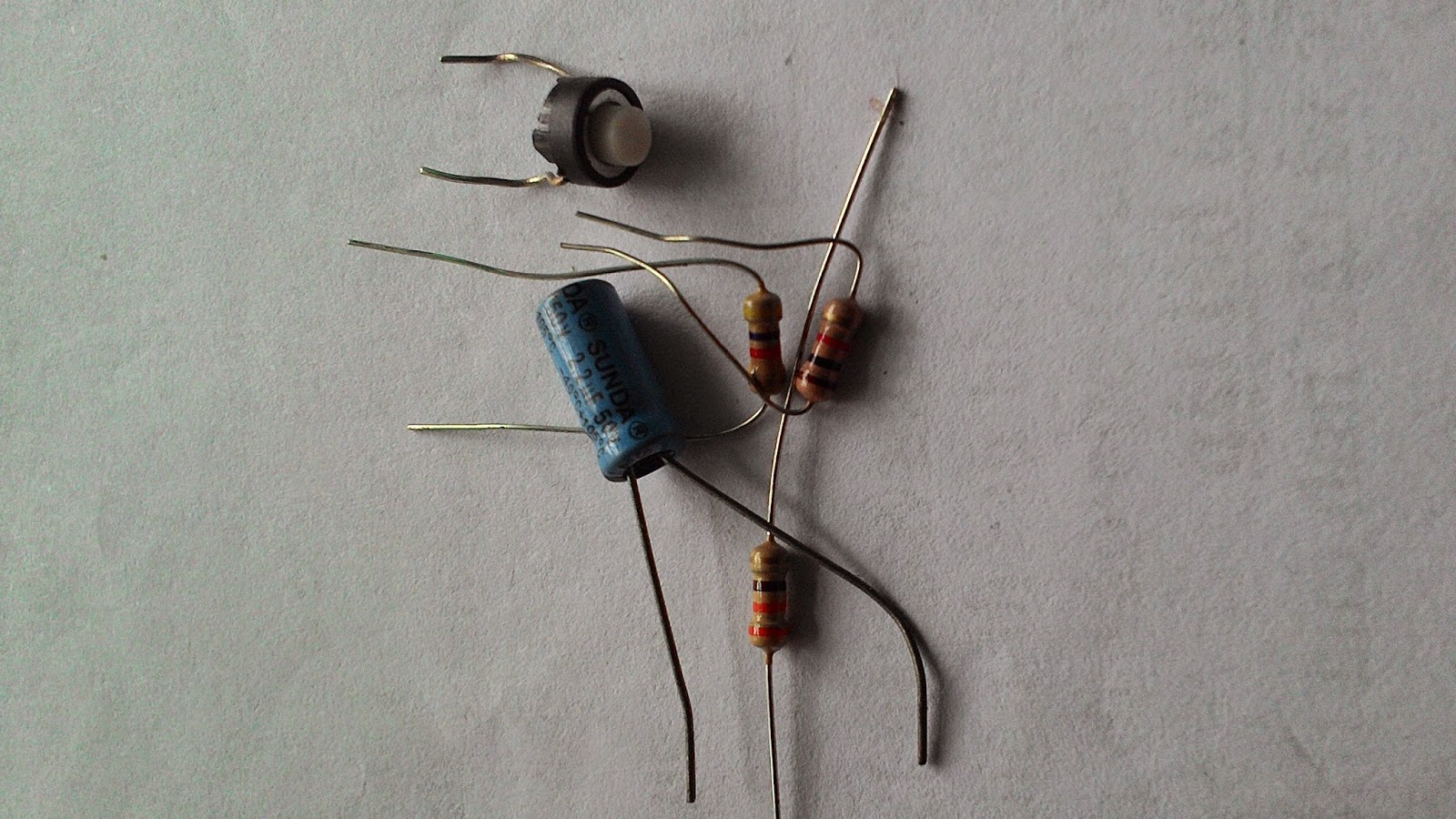

Điện trở,tụ và nút nhấn:
Cảm biến rung:
Còi Hú:
Sơ đồ nguyên lý:
Mạch sau khi hàn trên bo khoang sẵn:
Ta có thể làm cho các chân linh kiện kia rời ra để ta có thể dùng hàng rào cắm. hinh sau đã kết nối các phần tử xong
